Radar de structure béton

Essai radar GPR – Contrôle non-destructif (END / CND) des ouvrages en béton

Le radar béton, également appelé GPR (Ground Penetrating Radar), est une méthode d’essais non destructifs (END / CND) permettant d’investiguer l’intérieur d’un ouvrage en béton armé sans altération.

Il permet de visualiser :

• Les armatures longitudinales et transversales,

• Les nappes multiples,

• Les câbles de précontrainte,

• Les gaines techniques incorporées,

• Les vides ou hétérogénéités internes,

• L’épaisseur des dalles et voiles.

Le radar constitue une véritable “radio du béton”. Dans le cadre du diagnostic d’ouvrages existants, il s’agit d’un outil majeur de compréhension interne du matériaux de la structure.

Principe physique du radar béton

Propagation d’ondes électromagnétiques

Le radar de structure fonctionne sur le principe de l’émission d’ondes électromagnétiques haute fréquence.

Une antenne émet une impulsion dans le béton.

• L’onde se propage dans le matériau,

• Toute discontinuité diélectrique (acier, vide, interface) réfléchit une partie du signal,

• Le temps de retour permet d’estimer la profondeur de l’élément détecté.

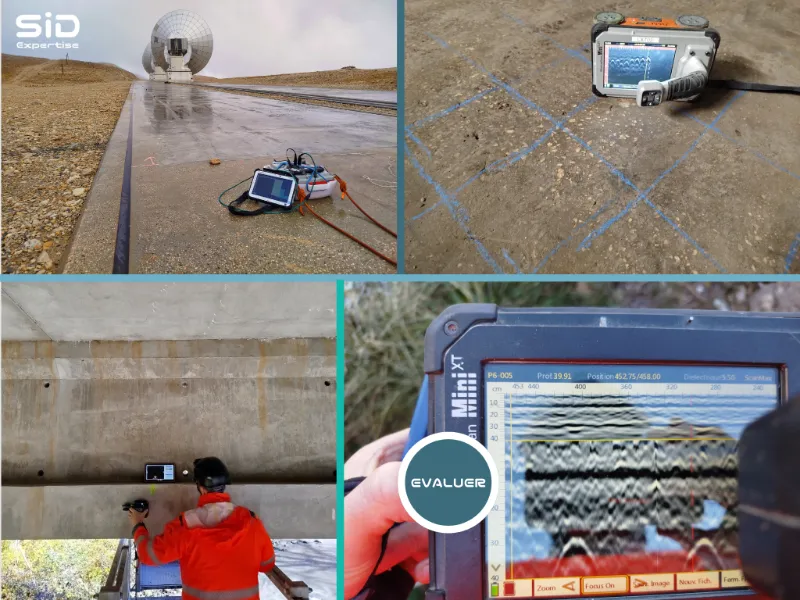

Le signal brut apparaît sous forme d’hyperboles radar, interprétées après traitement numérique.

Fréquence des antennes et profondeur d’investigation

Le principe physique est identique à celui utilisé en géophysique.

La différence réside uniquement dans la fréquence des antennes :

• Radar géophysique

  • Basse fréquence (200–400 MHz)

  • Grande profondeur

  • Résolution plus faible

• Radar structure béton

  • Haute fréquence (1–2 GHz)

  • Résolution fine

  • Profondeur plus limitée (généralement < 80 cm)

Le choix de l’antenne dépend :

• De l’épaisseur de l’ouvrage

• De la densité d’armatures

• De l’objectif d’investigation

Paramètres influençant la précision

La fiabilité de l’essai radar dépend de plusieurs facteurs :

1. Constante diélectrique du béton : Variable selon humidité et composition.

2. Teneur en eau : Un béton humide atténue fortement le signal.

3. Densité d’armatures : Les nappes multiples génèrent des interférences.

4. Fréquence d’antenne : Plus la fréquence est élevée, meilleure est la résolution mais moindre est la profondeur.

5. Épaisseur de l’élément : Influence directe sur la capacité de lecture des réflecteurs profonds.

6. Présence d’interfaces : Joints, fissures, cavités perturbent le signal.

Une calibration est indispensable pour fiabiliser les estimations de profondeur.

L’interprétation nécessite une expertise structurelle : compréhension des principes de ferraillage, lecture des profils radar et corrélation avec les plans existants.

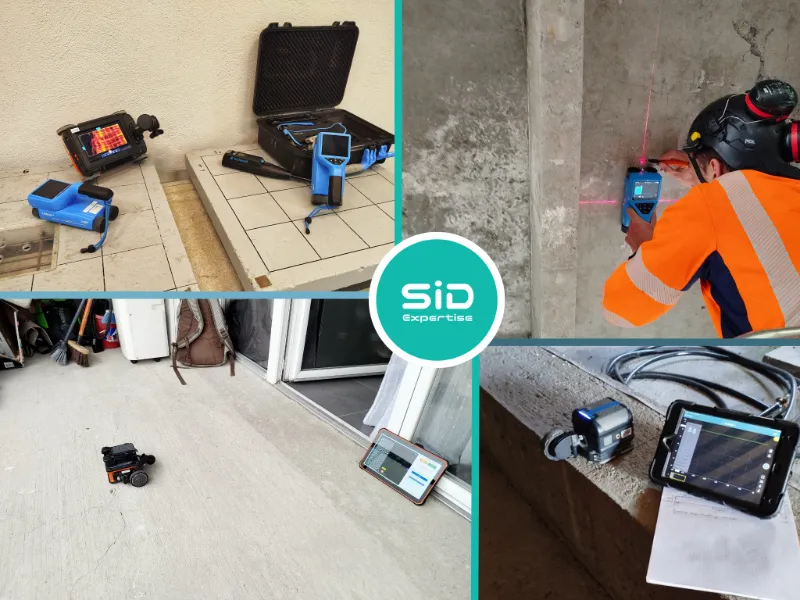

Souvent mélangé : Pachomètre / Ferroscan vs Radar de structure

Ces deux techniques d’END / CND sont complémentaires mais reposent sur des principes différents.

	Pachomètre / Ferroscan	Radar de structure (GPR)
Principe	Induction magnétique	Ondes électromagnétiques
Profondeur	Limitée (surface proche)	Plus importante
Résolution proche surface	Très élevée	Élevée mais dépend fréquence
Détection éléments non métalliques	Non	Oui
Sensibilité	Densité d’armatures	Humidité / interfaces

Intégration dans un diagnostic structurel

Il s’intègre dans une démarche globale comprenant :

• Recherche de vide,

• Détection des armatures (ou précontrainte)

• Détermination du ferraillage,

• Recherche / vérification des épaisseurs

• Détermination de la typologie de structure (plancher alvéolaire, profilé métallique,

• Implantation de carottage,

• Mesure d’épaisseur d’enrobé,

Livrables

À l’issue de la mission, nous remettons un rapport structuré comprenant :

• Description de l’ouvrage et du contexte,

• Type d’antenne utilisée et fréquence,

• Méthodologie d’acquisition,

• Profils radar interprétés,

• Cartographie des éléments détectés,

• Analyse technique et limites d’interprétation,

• Recommandations avant intervention,

Pour qui?

Le rapport est directement exploitable par :

• Maîtres d’ouvrage,

• Bureaux d’études,

• Économistes,

• Syndics,

• Entreprises de travaux,

• Experts d’assurance.
