Détection des armatures / précontraintes

Détection d’armatures et de précontrainte dans le béton

Localisation des aciers et câbles avant travaux

La détection d’armatures et de précontrainte est une étape essentielle avant toute intervention sur une structure en béton armé ou précontraint.

Carottage, percement, sciage, renforcement ou transformation d’usage : l’identification des éléments constitutifs conditionnent la sécurité, la faisabilité et la viabilité du projet.

SID Expertise réalise des missions de détection d’armatures béton, de localisation de câbles de précontrainte et de cartographie par radar béton (GPR).

Pourquoi réaliser une détection d’armatures ou de précontrainte ?

Toute intervention sur une structure en béton sans repérage préalable des armatures présente des risques techniques et structurels importants. Une coupe accidentelle d’aciers ou de câbles de précontrainte peut entraîner une perte de capacité portante, un arrêt de chantier ou engager la responsabilité des intervenants.

La détection permet ainsi de :

• Localiser les armatures et éléments métalliques présents dans le béton

• Mesurer l’enrobage des aciers, donnée essentielle dans les diagnostics de corrosion des armatures

• Identifier et localiser les câbles de précontrainte lorsque l’ouvrage en comporte

• Sécuriser les opérations de percement (carottage, sciage, réservations)

• Vérifier la cohérence entre l’ouvrage existant et les plans disponibles, notamment en cas de doute sur la construction ou avant un changement d’exploitation

Cette démarche constitue souvent une étape préalable indispensable aux investigations structurelles et aux travaux de modification d’ouvrages existants.

Type de rendu et livrables

À l’issue de l’intervention, un rapport technique est remis comprenant généralement :

• Plan de repérage des armatures détectées dans les éléments auscultés

• Cartographie et profils d’enrobage du béton

• Localisation des câbles de précontrainte lorsque l’ouvrage en comporte

• Analyse des risques liés aux interventions envisagées

• Préconisations techniques d’intervention (zones à éviter, profondeurs admissibles, méthodologie)

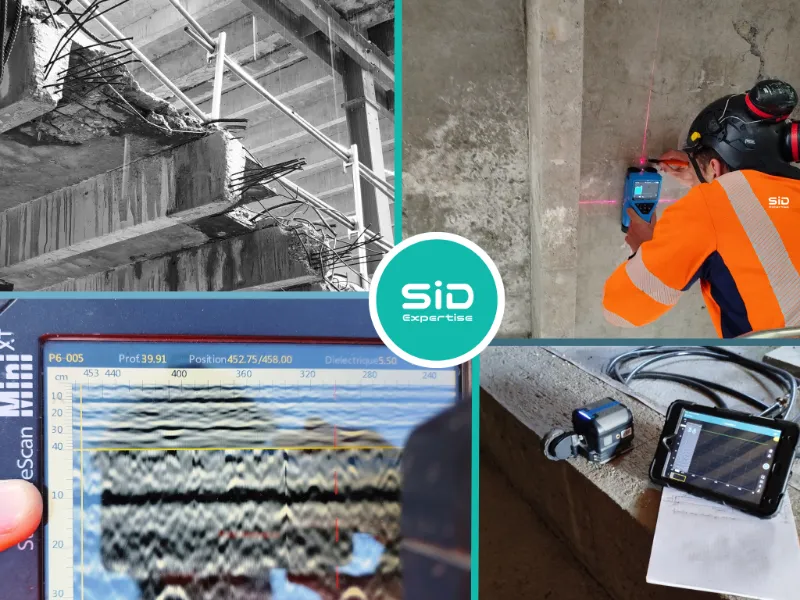

Les méthodes et matériels utilisées

Pachomètre / Ferroscan - Marque HILTI | GSSI | LANGRY

Détection électromagnétique des armatures métalliques.

Permet d’identifier position et enrobage.

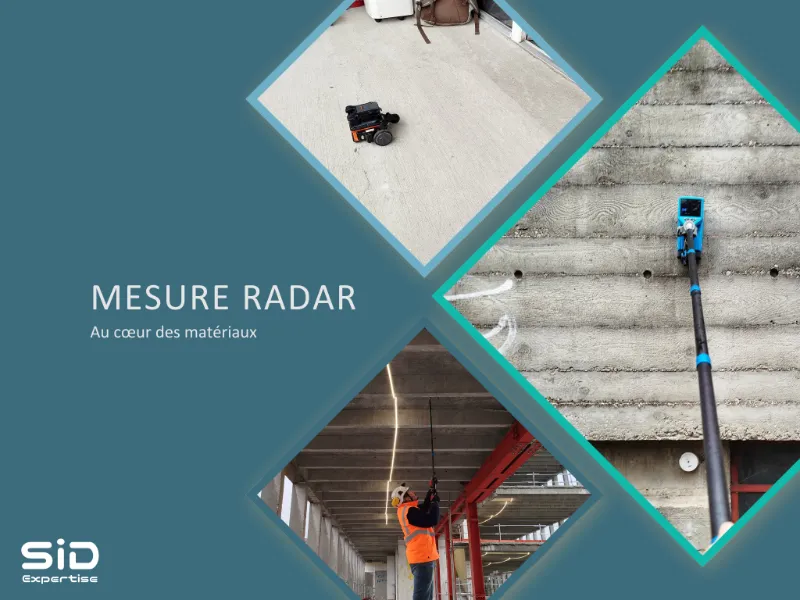

Radar béton (GPR – Ground Penetrating Radar) - Marque HILTI PS1000 | GSSI Structure Scan LXT LT Flex

Permet une lecture plus fine sur grandes épaisseurs et structures complexes.

Analyse documentaire et croisement des techniques

Lecture des plans d’exécution, notes de calcul et hypothèses structurelles.

FAQ – Détection armature et précontrainte

Comment détecter les armatures dans le béton ?

Grâce à des équipements électromagnétiques et radar permettant une analyse non-destructive.

Le radar béton détecte-t-il la précontrainte ?

Oui, sous réserve d’épaisseur compatible et d’interprétation experte.

Est-il obligatoire de réaliser une détection avant carottage ?

Fortement recommandé, notamment en présence potentielle de précontrainte.

Intervenez-vous sur planchers avec câblette ou câbles de contraints ?

Oui, avec protocole spécifique et analyse de risque.
